- Hyper DSC의 향상된 Sensitivity

Fast Scan DSC는 감도의 증가와 함께 실험시간을 단축시키는 장점이 있다.

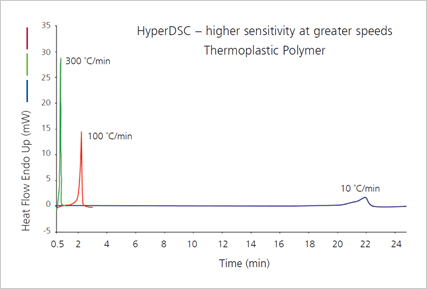

그림5에서 DSC 측정 감도는 승온 속도가 높아질 수록 증가하는 것을 확인 할 수 있다.

Figure 5. Increased sensitivity at higher scanning rates.

엔탈피 측정은 승온 속도와는 별개로 동일하게 측정이 된다. 단지 아주 짧은 시간 내에 집중되기 때문에 피크의 높이는 더 높아지게 된다.

- Polymorph mixture 분석

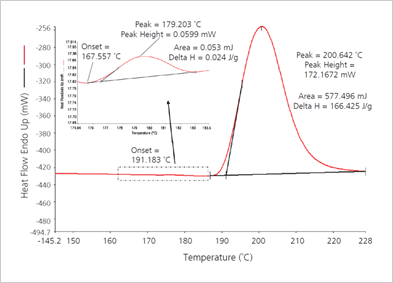

그림 6는 Carbamezipine 혼합물의 안정된 상태인 Form 1 과 준안정 상태인 Form3를 보여주고 있다.

그림 6에서 보듯이 Carbamezipine Form3의 매우 약한 용융점(흡열피크)을 측정하기 위해서 500℃/min 승온 속도로 실험한 데이터이다. Carbamezipine Form3은 샘플에 오직 1%만 포함되어 있는 동질이상체이다. 기존 Heat flux DSC로는 Baseline에 가려 측정이 불가능했던 weak peak를 DSC 8500의 Hyper scan 기술을 이용하여 정확한 측정이 가능하게 되었다.

Figure 6. Detection of 1% Carbamezipine Form III using HyperDSC.

- 약한 유리전이온도(Tg) 분석

Hyper DSC는 비정질 재료의 유리전이 온도 측정에 매우 뛰어난 장점이 있다. HyperDSC는 1%(w/w) 이하까지 측정이 가능한 측정감도를 갖고 있어 제약 혼합물의 비정질 재료의 정량분석까지도 가능하다.

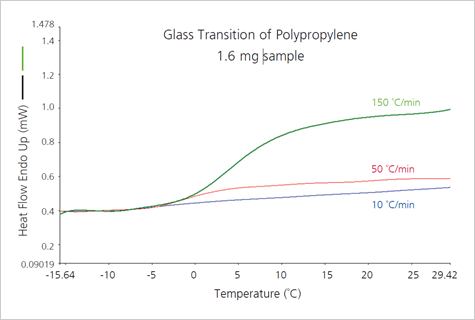

또한 Hyperscan 기능을 이용하여 밀리그램 단위의 적은 샘플 량을 사용하여도 정확한 유리전이온도의 측정이 가능하다. 그림7은 Hyper scan 기능을 이용하여 승온 속도에 따른 Poly propylene샘플의 유리전이온도를 측정한 데이터를 보여준다.

Figure 7. Detection of a Tg at different heating rates.

Hyper DSC 기술은 재료 특성을 분석하는 뛰어난 기능이다. 특히 고분자 및 제약 분석에서 다양한 장점을 제공한다. 앞서 설명했듯이, Hyper DSC는 DSC 감도를 증가시키고, 동질이상체 (Polymorph)의 전이에 대해 뛰어는 분리능을 제공하여 더 나은 평가를 가능하게 한다. 그리고 분석시간이 매우 짧아 샘플 분석 처리량을 증대 시켜주는 장점이 있다.

1.	M. Hurtta; I. Pitkanen; Thermochimica Acta 419 (2004) 19-29.
2.	Pijpers, Thijs F.J.; Mathot, Vincent B.F.; Goderis, Bart; Scherrenberg, Rolf L.; van der Vegte, Eric W.; Macromolecules 2002, 35, 3601-3613.
