Hyper DSC (High Speed scan DSC) 기술은 제약 및 고분자 분야에서 기존 열량분석법을 보완하는 기술이다. 이 기술은 분당 100℃에서 분당 500℃까지 매우 빠른 승온 속도와 냉각 속도로 측정하는 것이 특징이며, 이 기술을 이용하여 유리전이온도(Tg)와 용융과 같은 열전이 현상을 매우 쉽게 측정이 가능하다.

더구나 Hyper DSC는 매우 뛰어난 측정 감도를 제공하기 때문에 순간적인 에너지 거동에 대해 측정이 가능하다. 특히나 열량분석은 10ug이하의 매우 작은 양의 샘플의 측정이 가능하며, 일반적인 DSC와 비교하여 매우 감도가 좋은 측정 허용치를 제공한다.

전력보상형 (Power compensation) DSC인 Perkin Elmer사 DSC 8000/8500 모델의 Furnace는 그림과 같이 매우 작고 가볍기 때문에 온도프로그램에 대하여 빠른 응답속도를 갖게 된다. 또한 전력보상형 방식은 열의 발열, 흡열을 직접 측정하기 때문에 500℃/min의 매우 빠른 승온속도에서도 측정이 가능하다.

Fig1. DSC 8000/8500

Fig2. The furnace of DSC 8000/8500

- 매우 빠른 안정화

그림 3에서 보듯이 Power compensation DSC인 DSC 8500 모델은 750℃/min 승온 속도인 경우 데이터 안정화까지 걸리는 시간이 10초 이내이다. 예를 들어, -65℃에서 200℃/min의 승온속도로 실험을 시작하면 -30℃ 에서 안정화가 되며 실험이 가능하다. 이에 반해 일반적인 Heat flux DSC는 안정화까지 걸리는 시간이 30초에서 60초 사이이다. 즉 전이현상을 측정하기 위해서는 상온 35℃이상이 되어야 하며 그 이하에서는 안정화가 되지 않아 측정이 어렵다.

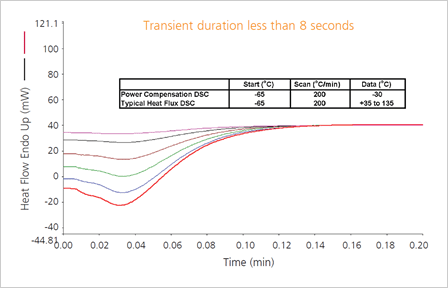

Figure 3. Illustration of the equilibration time for the
DSC 8500 Furnaces at different heating rates.

- 750℃/min 까지 승온 시킬 때 데이터의 신뢰성 테스트

그림 4는 빠른 승온속도에서도 인듐 용융점의 On set point와 엔탈피 값(ΔH)에 대한 신뢰성 있는 테스트 결과를 제공하는 것을 확인할 수 있다.

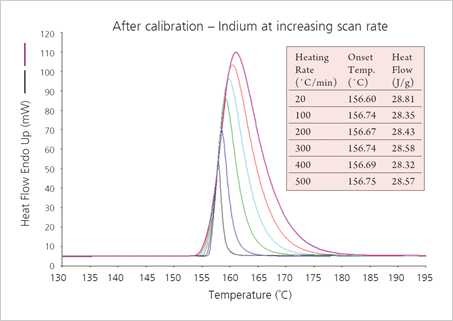

Figure 4. Melting peaks of an Indium standard at
different heating rates.
