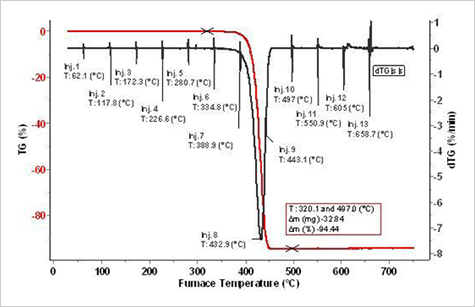

Figure 2 - TG and DTG signals during sample heating

FIG 2는 SETSYS EVOLUTION TGA로 측정하여 공중합체 열 분해되는 동안 TGA의 중량 변화와 미분값인 중량변화비율(DTG) 곡선을 보여준다.
300℃ 이상에서 시작된 열분해 곡선은 497℃에서 94.44%의 중량변화가 생긴 것을 확인하였다. DTG곡선으로 확인할 때 중량변화의 최대 변화비율은 433℃이며 DTG곡선에서 보여지는 Sharp한 Peak의 수를 보면 시료가 13번 투입된 것을 확인할 수 있었다. 이 피크의 온도를 통하여 샘플이 투입된 온도 역시 확인이 가능하다. 물론 TGA 데이터에는 크게 영향을 주지 않는 것을 확인할 수 있었다.

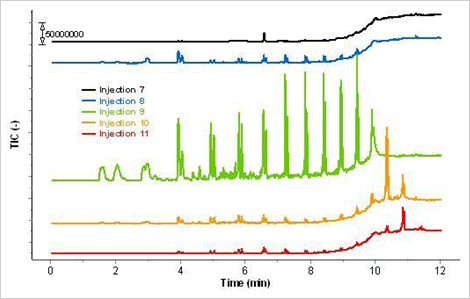

Figure 3 - superposition of TIC signals
recorded from injection 7 to 11

FIG 3는 머무름 시간(RT)으로써 7번째 부터 11번째까지 투입된 샘플에 대한 Total Ion Current (TIC) 시그널을 보여주며, 각각의 피크는 샘플의 열분해 동안 발생한 특정물질들과 관련이 있다.
TIC의 세기는 8번째 샘플투입부터 현저히 증가하여 9번 째 투입 시에 최대 수준까지 도달한다.

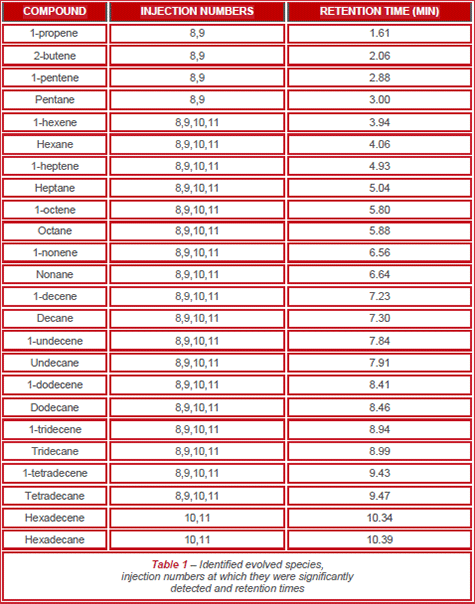

분해 과정 동안 공중합체는 C3부터 C6에 해당하는 Alkane과 Alkene의 혼합물질 가스를 발생한다. 측정물질 성분은 MS Spectral Library를 이용하여 분석이 가능하다.
가장 높은 RT(10분 이상)의 측정물질은 더 높은 분자량의 Alkane 및 alkene과 관련이 있다.
