현재 대부분의 IR cut off 필터는 실험실용 자외선 /가시광선 분광광도계를
이용하여 파장별 투과도 검사를 하고 있습니다. (그림 8)

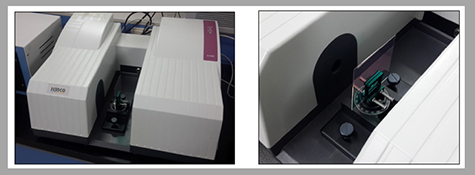

그림 8. 실험실용 자외선/가시광선 분광광도계를 이용한 IR cut off 필터 검사 방법
최근에는 IR cut off 필터 관련제품의 수요급증으로 인하여, IR cut off 필터의 필요량이 급증하고 있습니다.
또한 많은 생산량과 함께 불량율도 함께 증가하고 있는 추세이며, 이로 인해 모든 IR cut off 필터의 전수검사가 요구되는 실정입니다.
하지만 실험실용 범용 자외선/가시광선 분광계는 산업용으로 특화된 제품이
아니기 때문에 전수검사가 필요한 산업현장의 요구사항을 충족하기가 어려운 실정입니다. (표 1)
표 1. IR cut off 필터 검사에 대한 실험실용 자외선/가시광선 분광광도계 애로사항
| 애로사항 |
세부 설명 |
| 1. 시료의 측정 point가 제한적임 |
시료를 고정하는 액세서리의 제한 때문에 필터의 여러 point의 측정을 하기가 어려움.
시료 크기가 큰 경우 가운데 부분을 측정하기가 어려움.
|
| 2. 측정자의 측정오차가 크게 발생 |
정밀한 위치 측정자가 없으므로, 측정 자마다 시료를 동일한 측정위치에 위치시키기가 어려움. |
3. 측정 시간이 오래 걸림.
(전수검사가 어려움) |
측정자가 직접 시료를 거치하고 측정 위치 별로 이송 시켜야 하기 때문에 전체 측정 소요 시간이 오래 걸림. |
| 4. 양불 판단의 분석 시간이 오래 걸림. |
자동으로 기준 값과 비교하여 양불 판정을 해주는 기능이 없으므로, 측정자가 측정값과 기준 값을 직접 비교하여야 함. |
| 5. 대면적 시료 측정에 한계가 있음. |
시료 거치 부위가 협소하기 때문에 대면적 필터 시료의 중앙 부분을 측정하는데 한계가 있음. |
| 6. 시료의 손상이 발생 할 수 있음. |
실험실용 자외선/가시광선 분광광도계에서 널리 사용되는 필터 고정용 액세서리는 시료와 접촉을 해야 되므로, 시료에 스크래치 및 깨짐의 손상을 발생 시킬 수 있음. |
㈜신코에서는 이러한 산업현장의 여러 애로사항을 접수하고, 25년간 축적된 자동화, 광 측정 기반기술을 사용하여, 기존 실험실용 자외선/가시광선 분광광도계가 할 수 없었던 필터류 전수검사가 가능한 분석장비(장비명: Mega-ATS)를 개발하였습니다. (그림 9)
그림 9. Mega-ATS
Mega-ATS는 시료 이송 및 측정이 자동으로 이루어지며, 보다 지능화된 소프트웨어 알고리즘을 사용하여, 사용자가 보다 신속하고 정확한 측정제품의 양불 판정을 할 수 있도록 도와 줍니다.

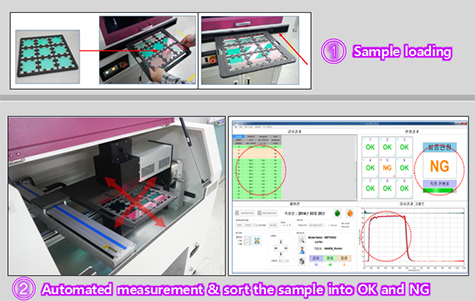

그림 9. Mega-ATS 측정방법

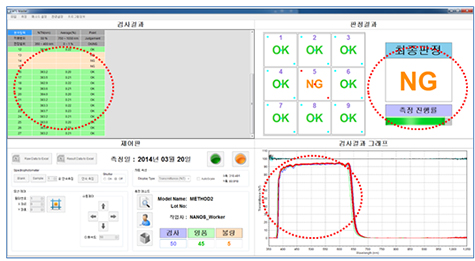

그림 10. IR cut off 필터 전용 software
- Mega-ATS 장비를 사용하여 IR cut off 필터의 전수검사가 가능합니다.
- IR cut off 필터 이외 다른 종류의 필터 투과도 전수검사도 가능합니다.
- 기타 렌즈 류, 필름 등.., 파장별 투과도 측정이 필요한 부품의 확장 적용도 가능합니다.
기술문의: 연구개발부 이효영 차장(hylee@scinco.com),
구매문의: 영업부 박상수 차장(sspark@scinco.com)
|
