IR cut off 필터는 우리 주변 빛에서 얻어지는 파장에서 적외선 영역의 파장을 반사 또는 흡수하는 필터입니다. (그림 1)

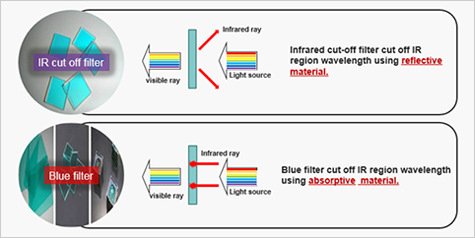

그림 1. IR cut off 필터의 원리

IR cut off 필터는 카메라의 CCD와 CMOS 센서 앞 단에 부착되어, CCD와 CMOS 센서에 가시광선 영역 파장의 빛만 수광 될 수 있도록 합니다. (그림 2, 그림 3)

그림 2. CCD 센서에 부착된 IR cut off 필터

그림 3. 가시광선 파장만 투과 시키는 IR cut off 필터 분광 특성 그래프

그러므로 IR cut off 필터는 CCD와 CMOS 센서가 사용되는 제품에 기본으로 장착되며, 최근 CCD센서와 CMOS 가 사용되는 카메라 응용제품의 확대로 IR cut off 필터의 수요는 급증하고 있는 추세입니다. 관련 제품으로는 휴대폰용 카메라, 차량용 블랙박스, 감시용 CCTV, 홍채인식 모듈, 헬스기능 모듈, 진단기기 등이 있습니다. (그림 4, 그림 5)

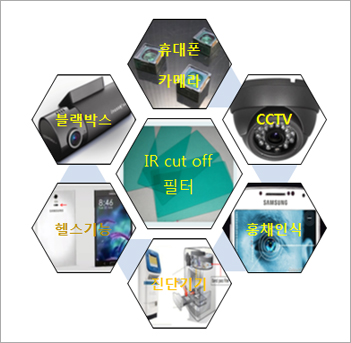

그림 4. IR cut off 필터가 사용되는 제품들

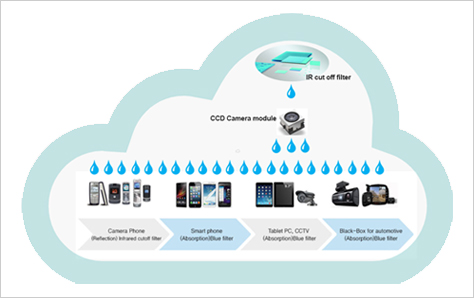

그림 5. IR cut off 필터와 관련 제품 관계도

만약 이러한 제품들에 불량인 IR cut off 필터가 사용되면, CCD와 CMOS 센서에 적외선 영역의 파장이 영향을 주어, 선명한 사진을 얻기가 어렵습니다. (그림 6, 그림 7)

그림 6. IR cut off 적용과 미적용 비교 사진

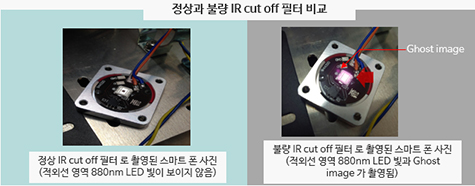

그림 7. 정상과 불량 IR cut off 적용된 스마트 폰 사진 비교
