SETARAM사 열분석기 라인 중 좀더 다양한 실험에 활용할 수 있는 동시 열분석기인 LABSYS EVO 모델을 소개합니다.

동시열분석 장비는 DSC와 TGA를 동시에 측정할 수 있어 실험의 효율성이 높고 여러 모듈을 간편하게 변경하며 다양한 실험을 필요로 하는 사용자를 충족시켜줄 수 있는 분석장비입니다.

특히, LABYSYS evo는 사용자 중심의 PLUG & PLAY 모듈 교체 방식과, 가스실험, 진공실험, 3D-Cp 측정까지 가능하며 강력한 데이터 분석 및 편집 툴을 제공합니다

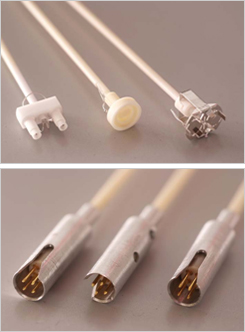

1) Sensor Rod

Labsys EVO 모델은 TGA/DTA/DSC 를 동시에 혹은 단독으로 측정할 수 있는 동시열분석 장비로 측정하고자 하는 모듈에 따라 Sensor Rod를 교체하여 측정할 수 있습니다. 모듈 교체는 Plug & Play 방식으로 전용 Rod를 장비에 꼽기만 하면 추가 작업 없이 해당 모듈을 인식하게 됩니다. • DSC Rods - RT to 800℃ : E-type DSC Rod - RT to 1600℃ : S-type DSC Rod • DTA Rods - RT to 1200℃ : P-type DTA Rod - RT to 1600℃ : S-type DTA Rod • TGA Rod - RT to 1600℃ : S-type TGA Rod

2) Calvet Cp Sensor®

열용량(Cp) 측정 시 감도를 높이기 위해서 시료의 양을 늘리는 방법과 센서의 감도를 높이는 방법, 그리고 승온속도를 높이는 방법이 있습니다. SETARAM에서 제공하는 Cp 측정용 샘플 팬은 380ul까지 담을 수 있는 대용량 샘플 팬으로 샘플 팬의 기본 용량인 100ul에 비하여 4배나 많은 양을 담을 수 있습니다. Labsys EVO모델은 1600℃ 전 온도 영역에서 승온 속도를 최대 100℃/min까지 올릴 수 있으며 고감도 센서 10개를 샘플 팬의 하단부와 측면을 연결하여 3Dimension-Cp 측정이 가능합니다.

3) Simultaneous EGA coupling

열분석 측정시 샘플이 분해, 연소 반응으로 인해 발생하는 기체는 하나의 중요한 분석 정보가 될 수 있습니다. FT-IR / Mass spectrometer 장비를 연결하여 샘플 반응 시 발생되는 기체를 분석하는 분석법을 EGA라고 합니다. SETARAM에서는 차별화된 EGA 분석 기능을 제공합니다. LABSYS EVO모델은 • FT-IR 및 Mass 장비와 동시에 연결이 가능. • 기체의 응축을 방지하기 위해 300℃까지 유지. • Calisto Software에서 열분석 데이터와 가스분석 데이터의 Overlap 가능.

[석탄의 공업분석]

공업분석은 석탄과 같은 연료를 가열하여 분석하는 방법 중 하나로 분석방법은 KS E3705와 ISO에 규정되어 있으며 수분, 휘발성분, 탄소, 잔여회분 4가지의 함량을 백분율로 나타냅니다.

LABSYS EVO 모델의 TGA 모듈을 사용하여 석탄의 4가지 성분의 함량을 구할 수 있습니다.

Experimental
Sample : Coal 139.7 mg
Crucible : platinum 500μl.
Program is used:
- Amb. to 110°C at 5 K/min, under a small flow of N2, then holding at 110°C to constant mass.
- 110℃ to 950°C at 10 K/min, under N2, then switching to O2 and holding at 950°C to constant mass.

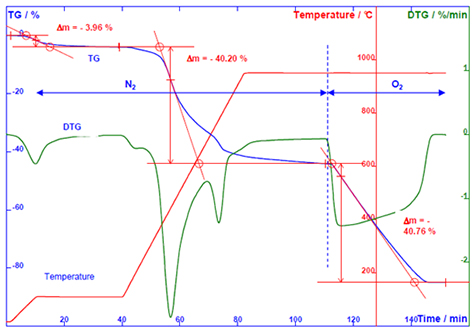

Results
실험결과 수분, 휘발성분, 탄소, 잔여회분이 각각 다음과 같은 함량임을 알 수 있습니다.
- moisture : 3.96 %
- volatiles : 40.20 %
- fixed carbon : 40.76 %
- ashes : 15.08 %
참고 : 회분에 포함된 일부분은 산소분위기에서 950도 이상에서 반응합니다.
