의복은 우리 생활에 없어서는 안될 물질이고 섬유는 의복을 구성하는 기본단위이다. 또한 커튼, 카펫,자동차시트, 장갑,노끈,의료용품, 건자재, 밧줄 등도 섬유로 구성되어 있다. 이처럼 섬유는 우리생활에 다양하게 사용되므로 범죄와도 밀접하게 연관되어 있어 각종 사건현장에서 가장 흔하게 유류되는 미세증거물이다.[1]

본 실험에서는 이러한 범죄증거물로서 중요한 미세섬유시료의 염료특성을 간편하게 측정 할 수 있도록 현미경과 분광광도계를 접목한 미세현미 분광광도계를 제작하고 미세 섬유가닥 시료의 변별력 가능여부를 실험 하였다.

미세 시료의 확인과 측정 지점을 결정하기 위해 현미경을 이용하였으며, 가시광선 영역대의 염료분석을 빠르게 수행하기 위해 Photodiode Array 방식의 분광기를 제작 하였다. 또한 현미경에서 얻어진 반사광을 분광기로 이송시키기 위해 광섬유를 사용하여 최종적으로 Fig .1 과 같이 장비를 구성 하였다.

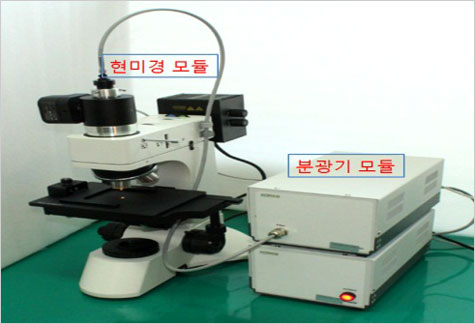

Fig. 1. 전체 기기 구성도

현미경은 반사모드에서 10배의 대물렌즈를 사용하였으며, 분광기는 400nm~1000nm의 분광분석이 가능 하도록 제작 하였다. 광 전송을 위한 광섬유는 600um core size 제품을 사용하였으며, 현미경을 분광기에 접목 시키기 위해 Fig 2와 같이 아답터를 제작 하였으며, 이 아답터에 CMOS type CCD 카메라를 부착하여 시료를 보면서 동시에 측정이 가능하게 하여 사용의 편리성을 높였다.

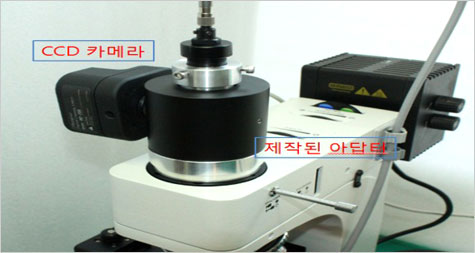

Fig. 2. 현미경 분광기 아답터와 CCD 카메라

합성섬유 가닥의 염료 분석을 위해 10개의 다른 합성 섬유 시료를 준비 후 각 시료에서 섬유가닥을 채취하였다. (Fig. 3)

Fig. 3. 채취된 합성 섬유 가닥

채취된 섬유가닥은 슬라이드 글라스에 샘플링 작업을 한 후 현미경으 반사모드로 측정하였다. (Fig.4)

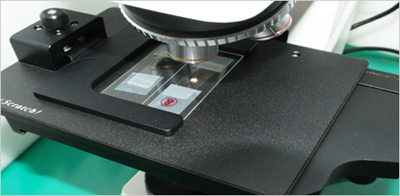

Fig. 4. 현미경 반사모드로 섬유가닥 측정
