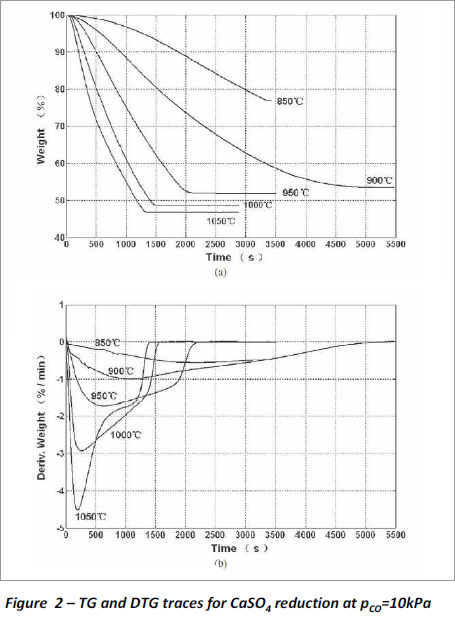

Fig. 2a를 보면 CaSO4의 환원반응의 속도는 온도에 따라 매우 빠르게 증가하는 것을 볼 수 있다. Fig. 2b의 DTG 곡선(TG의 미분곡선)을 통해 환원반응동안 두 개의 연속적인 반응이 발생하는 것을 확인할 수 있다. 이런 환원반응에 대한 시간에 대한 데이터들은 chemical looping combustion에서 fuel reactor의 유동층(Fluidized bed)을 연구하는데 유용하게 사용이 된다.

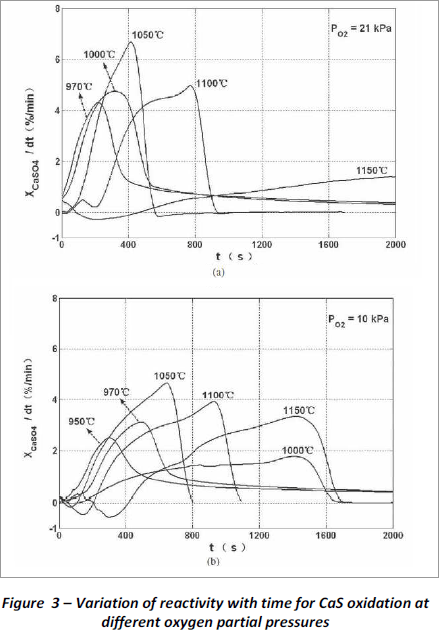

Fig.3을 통해 산화반응에 대한 데이터를 볼수있으며, 실험의 첫 번째 단계에서 CaS가 CaSO₄로 매우 빠르게 전환되는 것을 확인할 수 있다. 전환속도는 낮은 온도일수록 더 빠르게 진행되는 것을 알 수 있었으며, 산소 분압이 커질수록 증대되는 것을 확인할 수 있었다.

Setsys TGA system은 여러 가스(비활성가스, 반응가스(산화,환원)등)들을 사용하여 실험하는데 유용하게 사용되는 장점이 있다. 또한 air reactor가 사용되는 적합온도인 1050~1150℃, 그리고 fuel reactor가 사용되는 적합온도인 900~950℃사이의 온도를 최적화하여 정확한 테스트가 가능하다.

Setsys TGA system은 또한 다양한 가스(humid gas포함)에 대한 NiO와 Fe2O3의 매체순환가스 연소실험(Chemical looping combustion, CLC)에도 적합하다. 또한 대칭형 전자저울 방식의 TAG system을 이용하여 Mn-Fe(망간-철) 혼합 산화물에 대한 산화, 환원 연속 순환반응에 대한 측정도 가능하다.

1_ Laihong Shen, Min Zheng, Jun Xiao, Rui Xiao, A mechanistic investigation of a calcium-based oxyen carrier for chemical looping combustion, Combustion and Flame 154 (2008)

2_ Sung Real Son and Sang Done Kim, Chemical-looping combustion with NiO and Fe203 in a thermobalance and circulating fluidized bed reactor with double loops. Ind. Eng. Chem. Res., 45, 2689-2696 (2006)

3_ Arnold Lambert, Celine Delquie, I. Clemencon, Elodid Comte, Veronique Lefebvre, J.Rousseau, B. Durand, Synthesis and characterization of bimetallic Fe/Mn oxides for chemical looping combustion, Energy Procedia 1 (2009) 375-381
